一、概述

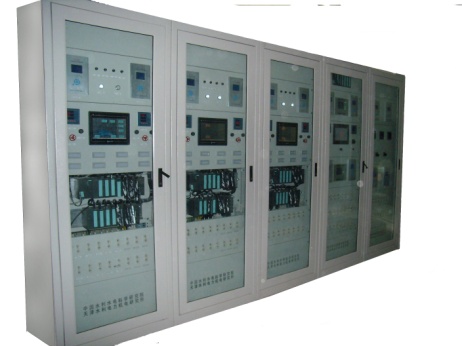

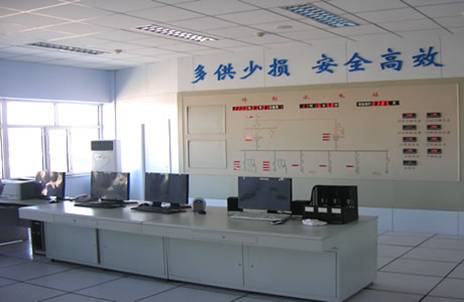

SDJ V5.0水电站计算机监控系统是我公司结合水电厂“无人值班”(少人值守)原则，吸取当今先进的电站系统设计思想，向用户推出的全新的水电站监控系统。系统采用全开放、模块化设计，具有良好的可靠性、可用性和可扩充性。系统由SDJ监控软件、现地LCU、励磁系统、直流系统、多媒体系统、水情测报系统、大坝安全监测等系统组成。SDJ系统统既能应用于中小型水电自动化系统，也能满足大型水电厂自动化的需要，实现管控一体化。

二.系统特点

2        全分层式开放系统，便于功能和硬件扩充的同时充分保护用户投资

2        高度冗余化得设计和开放式系统结构，整个系统性能价格比高

2        系统监控软件以多种硬件平台，基于工业标准的操作平台开发而成

2        人机界面采用多任务操作系统，界面友好，功能丰富，中文显示，使用方便

2        现地LCU采用PLC，功能强大，抗干扰能力强，系统可靠性高，维护方便

2        采用多种数据处理技术，所采集的数据精度高并且可靠，保证了系统的可靠性和稳定性

三、系统功能

2         数据采集与处理：实时采集现场各模拟量、状态量、脉冲量及温度量等

2        控制与调节：机组启停，断路器、开关的分合和各种辅机设备的自动控制

2        自动发电控制（AGC），自动电压控制（AVC）、趋势分析处理、经济运行等功能

2        通讯接口：完成与厂内MIS系统、水情及大坝监测系统等系统的通信任务

2        运行监视和报警：包括各种参数、主接线、事件记录、曲线、棒图、报警等

2        机组频率和有功、电压和无功调节

四、主要技术指标

2        测量精度

       电压、电流、功率因数 0.5级

 频率 0.1级

       有功、无功、电度 0.5级

非电量 0.5级

2        实时性

SOE事件记录分辨率 ≤2ms

调用画面响应时间 ≤2s

       画面数据刷新时间 ≤2s

实时数据刷新时间 ≤2s

2        可靠性

系统平均无故障时间MTBF大于等于10000h

 单元级LCU的MTBF >50,000h；系统误码率 <10-10

2        可维护性

平均修复时间(MTTR)  <0.5h

智能高频开关电力操作电源系统



一、  概述

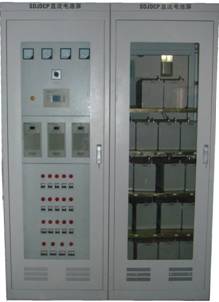

SDJDCP系列智能高频开关电力操作电源系统是我单位集多年开发和设备网上运行经验设计的高可靠产品。有标准一体柜系统、小型一体柜系统、分屏柜系统等类型。

二、   系统特点

2       采用开关电源特有的模块化设计，N+1热备份。

2       超宽的电压输入范围，电网适用性强。

2       充电模块可带电插拔，在线维护，方便快捷。

2       采用具有国际领先水平的“谐振电压型双环控制的谐振开关电源”全程软开关技术，转换效率高，电磁干扰小。

2       硬件低差自主均流技术，模块间输出电流最大不平衡度小于±3%。

2       监控模块采用大屏幕液晶汉字显示，声光告警。

2       具备平滑调节输出电压和电流，蓄电池自动温度补偿等先进功能。

三、   系统原理

电力操作电源系统主要由交流配电单元、充电模块、监控模块、配电监控、降压硅链、直流馈电单元、绝缘监测等几大部分组成。不同的接线方式有不同的输出馈电，但基本原理是一致的，原理框图如图所示。

电力操作电源系统原理框图

产品技术 1全程软开关技术

采用全程软开关技术，效率高，空载功耗小，体积小。同类厂家采用相移谐振是软开关技术，这种手段在负载大时是软开关，在空载或者轻载时将失去软开关特性，节能低温。

2均流技术

充电模块采用了先进的低差自主均流技术，多个模块并机工作时，具有非常理想的均流性能。

智能电池管理

监控模块自动记录均充和浮充的开始时刻，在上电（或复位）初始，系统会根据情况选择最适合的充电方式。在限流均充时，当充电电压达到恒压均充电压值的时候，会自动转入恒压均充。

防雷措施

本电源系统的防雷由两级（C级、D级）组成。用户可以在电源系统交流输入前12~25米线路中安装防雷装置。C级防雷器和D级防雷器安装在电源系统交流配电部分，C级防雷器的最大通流容量为40KA。

性能特点

充分考虑到了电力系统应用的多样性，监控主机与底层数据采集单元采用模块化设计，主机与底层模块可自由组合。底层模块有综合测量模块、电池巡检模块、开关量模块、绝缘检测模块。

在电力操作高频开关电源系统中，监控模块通过RS-485通讯口对下级智能设备实施数据采集，并加以显示。

监控模块详细的功能说明如下：

1. 显示功能：监控模块可实时显示各个下级设备的各种信息，包括采集数据、设置数据等。通过监控模块的键盘和LCD，可以随时查看整个系统的运行状况。

2. 设置功能：设置功能是将监控模块或下级设备运行过程中需要的参数，通过键盘（当然包括LCD）输入到系统中去，这些参数会在以后的运行中影响整个系统的工作。

3. 控制功能：控制功能是监控模块根据所采集数据，对下级设备执行相应的动作。这些动作主要有：微调充电模块的输出电压、控制充电模块的限流点、控制充电模块的开关机等。

4. 告警功能：在监控模块中，告警信息是由下级设备产生的，经过串口发送至监控模块，此时，监控模块会自动弹出告警屏告警信息，利用“上页”、“下页”键可以浏览当前所有的告警信息。

5. 历史记录：历史记录指的是将系统运行过程中一些重要的状态和数据，根据时间等条件存储起来，以备查询。本系统中，历史告警信息的最大存储量为200条，掉电后不会丢失。

6. 通讯功能：通讯功能是监控模块最主要的功能之一，系统所有的实时数据和告警信息都通过该部分来获取，并且数据的上报也是通过通讯来实现的。

7. 电池管理：完成电池状态检测和容量计算，并根据检测结果进行均/浮充转换，充电限流以及定时均充等功能。

8. 运行记录：运行记录主要记录了系统运行过程中电池的电压、电流，控母的电压、电流以及均浮充状态和系统有无故障。
