B301-3A/3J型补气装置
1、概述

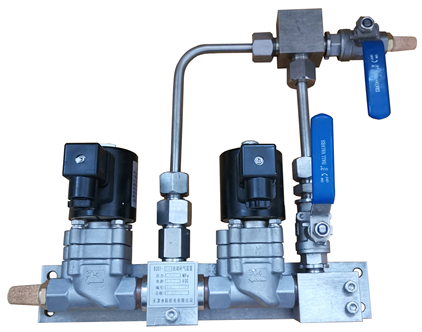

B301-3A/3J型补气装置由两个二位电磁阀、二个手动球阀,一个单向阀及管路组成。它由自动控制回路控制,实现自动补气,以维持电站压油装置或其他储能器内的气液比例。
装置上的电磁阀体积小,重量轻,消耗功率小,工作压力高,由较小的功率控制一个较高的压力的气管路的通断。通过阀体的优化组合,解决了传统上因电磁阀漏气导致储能器的气压逐步升高而影响正常工作的问题,阀体过气部分采用了不锈钢材料或防锈处理,不会因材料生锈而影响阀的正常工作。
2、主要技术说明
1) B301-3A型,国产电磁阀单向阀,不锈钢阀门连接件及配件
B301-3J型,进口电磁阀单向阀,不锈钢阀门连接件及配件
2) 介质:干燥无明显腐蚀性的气体
3) 额定工作压力:2.5MPa、4.0MPa、6.4MPa
4) 最小动作压差:0.1MPa
5) 公称通径:φ10mm
6) 电磁铁功率:24W、24W
7) 电压等级:220V DC、24V DC
8) 气体流通方向:单向
9) 环境温度:+5~+50℃
10) 环境相对湿度:≤95%
11) 振动:一般工业仪表使用环境,无明显剧烈振动的地方
12) 接头规格:焊接接头φ18
3、工作原理
(1)自动补气方式
关闭手动球阀3、9,当自动控制回路接通电磁铁电源,使两电磁铁同时励磁时,常闭电磁阀4打开,常开电磁阀6关闭,此时,高压气体进入常闭阀4,再通过单向阀7,沿管路进入储能器,进行自动补气。当自动控制回路断开电磁铁电源,使两电磁铁同时失磁时,常闭电磁阀4关闭,常开阀6打开,补气停止。
(2)手动补气方式
打开手动补气阀3,关闭手动排气阀9,高压气体直接通过手动补气阀3进入储能器,即开始补气,当需要停止补气时,关闭手动补气阀3即可。
(3)手动排气方式
需要排放压油罐中气体时,关闭手动补气阀3,打开手动排气阀9,即可排气。需要停止时,再将手动排气阀9关闭即可。
4、其他
排气出口配有两个消音器,大大降低了排放高压气体时所产生的刺耳噪音。整套装置所有管件及主要部件均采用不锈钢、黄铜等不锈材料或进行防锈处理,避免了因锈蚀而影响正常工作的可能。
5、使用方法及说明
(1)补气装置在出厂前全部组装试验完毕,通常不允许分解和清扫。
(2)安装环境:应防水并避免机械撞击。
(3)在安装底板上有4个Φ9的安装孔,供现场安装固定使用,连接尺寸见附图。
(4)补气装置一般为间断工作,也可长期工作。
6、订货须知
(1)提供工作电压等级;
(2)提供工作压力;
注意:如常开阀有微量泄漏,不影响补气装置的正常使用。
