水电站辅助设备自动控制单元
水电站辅助设备自动控制单元是针对水电站公用辅助设备及机组辅助设备,按“无人值班(少人值守)”的要求,以分散控制的模式,本着安全可靠、经济实用的原则进行总体设计。控制对象为泵、空压机、风机、阀门等。
自动控制单元一般布置在水电站辅助设备附近,以可编程控制器PLC为控制核心,对原始数据进行采集和预处理,并发出各种控制调节指令,完成闭环控制,对被控对象的运行工况进行实时监视,以数字通信方式与主监控系统连接,采用触摸屏显示动态画面、状态和设置参数。自动控制单元是整个监控系统中实现自动控制、保护、通信的现地平台。
水电站辅助设备自动控制单元包括:油压装置自动控制单元、漏油箱装置自动控制单元、低压空压机系统自动控制单元、高压空压机系统自动控制单元、水泵技术供水系统自动控制单元、渗漏排水系统自动控制单元、检修排水系统自动控制单元、变压器冷却系统自动控制单元、循环冷却水系统自动控制单元、四通换向阀自动控制单元、球阀液压操作系统控制单元、蝴蝶阀液压操作系统控制单元、测温制动系统控制单元、水力测量集中监测控制单元、流量效率集中监测控制单元、闸门自动系统控制单元、恒压供水自动控制单元、鼓引风机自动控制单元、监控系统控制单元。

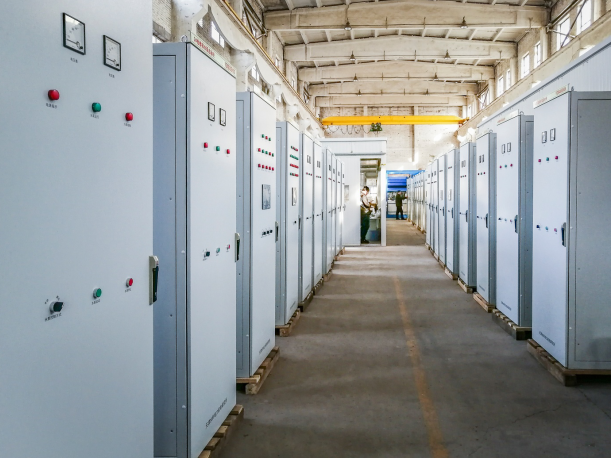

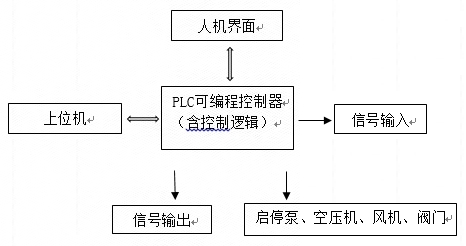

工作原理:
技术特点:
以PLC为控制核心,遵循现地控制为主的原则
具有独立的手动控制功能,为处理突发事件提供有效的保障:
具有多种通信接口
具有完善的自保护功能和故障识别能力以及和自诊断能力;
模拟量和开关量同下参与控制,具有互检和热备用功能
系统可按时间、频率或手动方式实现主、备用的切换;
采用触摸屏,可以实时显示工作状态,并过行参数设置;
采用软启动器,可以减小起动电流,避免冲击电网:
交直流双电源供电,交流优先工作,当交流输入切断时直流输入自动切换,切换时间为零,保证不间断的供电;
配备驱潮加热系统,适应潮湿环境。
技术参数:
工作电源:三相AC380V/50Hz,DC220V
通讯方式:RS232/RS422/RS485(可选或其它协议)
防护等级:IP54(需要通风的IP51)
环境温度:0-40℃
相对湿度,≤90%
盘柜尺寸:
2260x800x600(mm)
1860x600x400(mm)
700x500x250(mm)
500X400x210(mm)
典型业绩
序号 | 用户名称 | 项目名称 |
1. | 山西西龙池抽水蓄能电站有限责任公司 | 变频柜 |
2. | 青海三江水电投资有限公司(黄丰电站) | 控制柜 |
3. | 重庆云河水电股份有限公司(土耳其迪格玛水电站) | 辅机设备 |
4. | 山西柏叶口水利工程有限公司 | 辅机设备 |
5. | 华能伊敏煤电有限责任公司 | 辅机设备 |
6. | 呼伦贝尔红花尔基水电有限责任公司 | 监测系统 |
7. | 重庆云河水电股份有限公司 COBLANLI 项目 | 监测系统 |
8. | 重庆云河水电股份有限公司(yamanli II 一级站) | 变频控制柜 |
9. | 广西水利电业集团新疆克州水利发电有限公司 | 辅机设备 |
10. | 山西省水利建筑工程局泽城西安水电站(二期)工程项目部 | 水力测量系统 |
11. | 重庆云河水电股份有限公司(卡达尔电站) | 辅机设备 |
12. | 青龙县满族自治县水胡同水库管理处 | 视频监控 |
13. | 乌海市升源水务有限责任公司 | 监控系统 |
14. | 内蒙古辽河工程局股份有限公司玉名水电站机电安装项目部 | 监控系统 |
15. | 西峡县银河发电设备有限责任公司 | 监控系统 |
16. | 河南瑞发水电设备有限责任公司 | 监控系统 |
17. | 南宁广发重工发电设备有限责任公司 | 辅机滤水器 |
18. | 黑龙江龙淼水利水电建筑安装有限公司 | 监控系统 |
19. | 天津市引滦工程于桥水库管理处 | 闸门及液位监控 |
20. | 河北丰宁抽水蓄能有限公司 | 1-6#机组辅控柜设备 |
